图形细节
项目 | 单元 | 40T/1600 | 40T/2500 | 63T/2500 | 63T/3200 | 100T/3200 | 100T/4000 | |
最大标称力 | KN | 400 | 400 | 630 | 630 | 1000 | 1000 | |
弯曲长度 | mm | 1600 | 2500 | 2500 | 3200 | 3200 | 4000 | |
柱距 | mm | 1200 | 1980 | 1980 | 2655 | 2655 | 3355 | |
喉部深度 | mm | 250 | 250 | 300 | 300 | 350 | 350 | |
滑块行程 | mm | 150 | 165 | 150 | 150 | 200 | 200 | |
工作台高度 | mm | 800 | 800 | 850 | 850 | 900 | 900 | |
最大开启高度 | mm | 370 | 370 | 400 | 400 | 455 | 455 | |
滑块下降速度 | mm/s | 180 | 180 | 180 | 180 | 180 | 180 | |
滑块工作速度 | mm/s | 15 | 15 | 14 | 14 | 13 | 13 | |
滑块回程速度 | mm/s | 150 | 150 | 170 | 170 | 170 | 170 | |

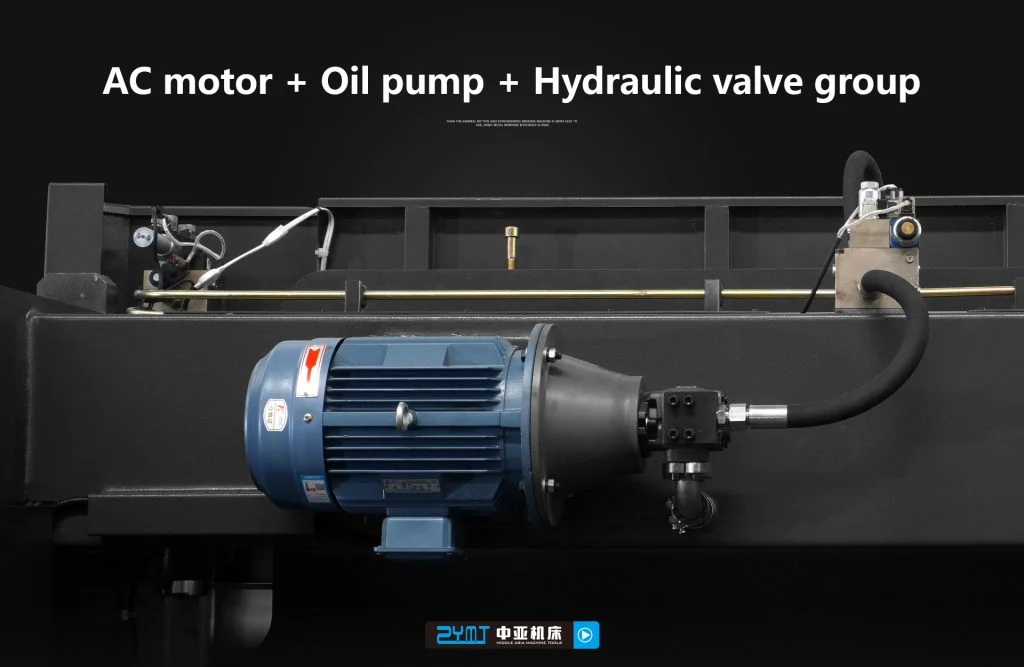

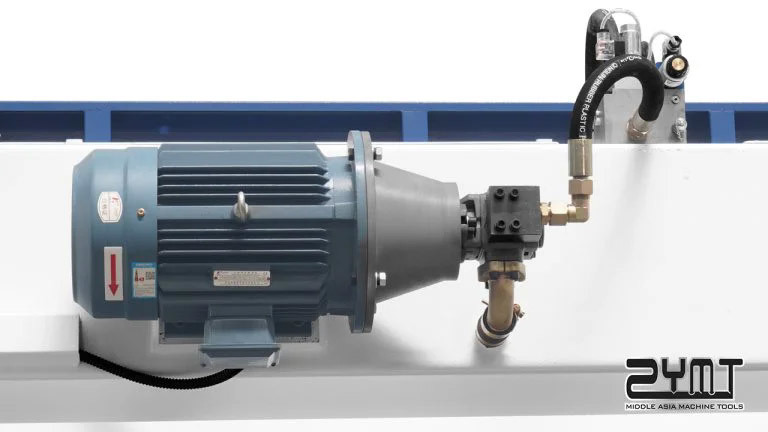

主电机功率 | KW | 4 | 4 | 5.5 | 5.5 | 7.5 | 7.5 | |
油泵排量 | ml/r | 10 | 10 | 13 | 13 | 20 | 20 | |

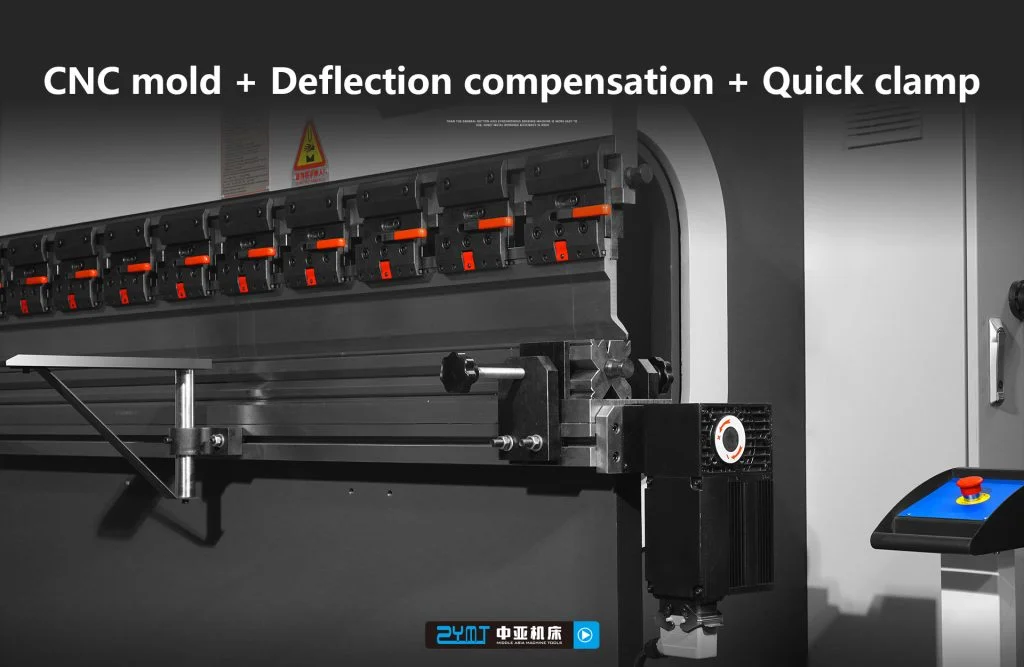

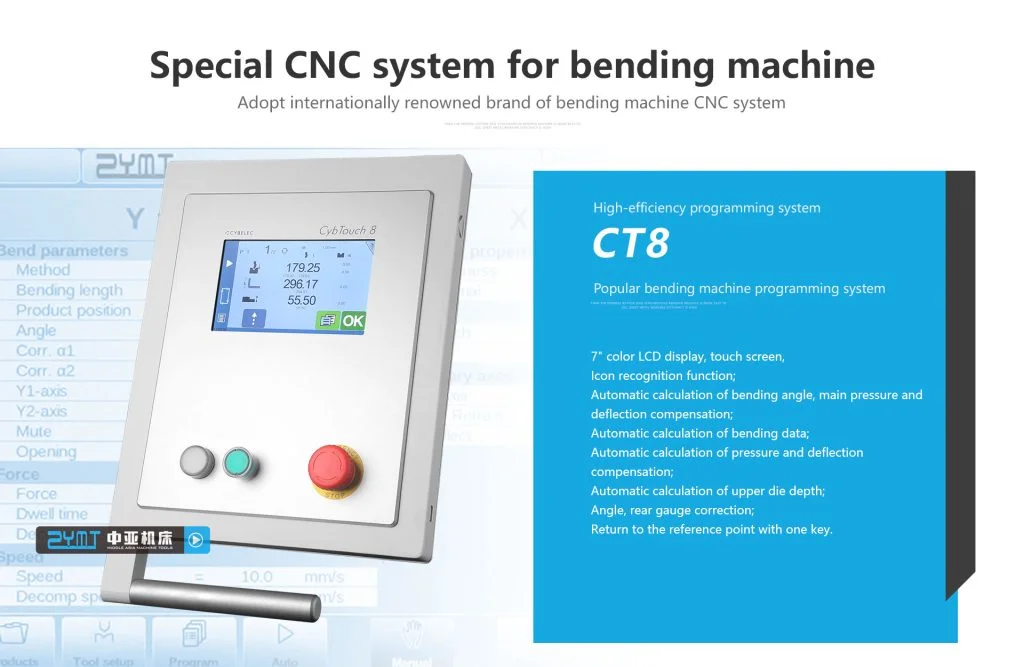

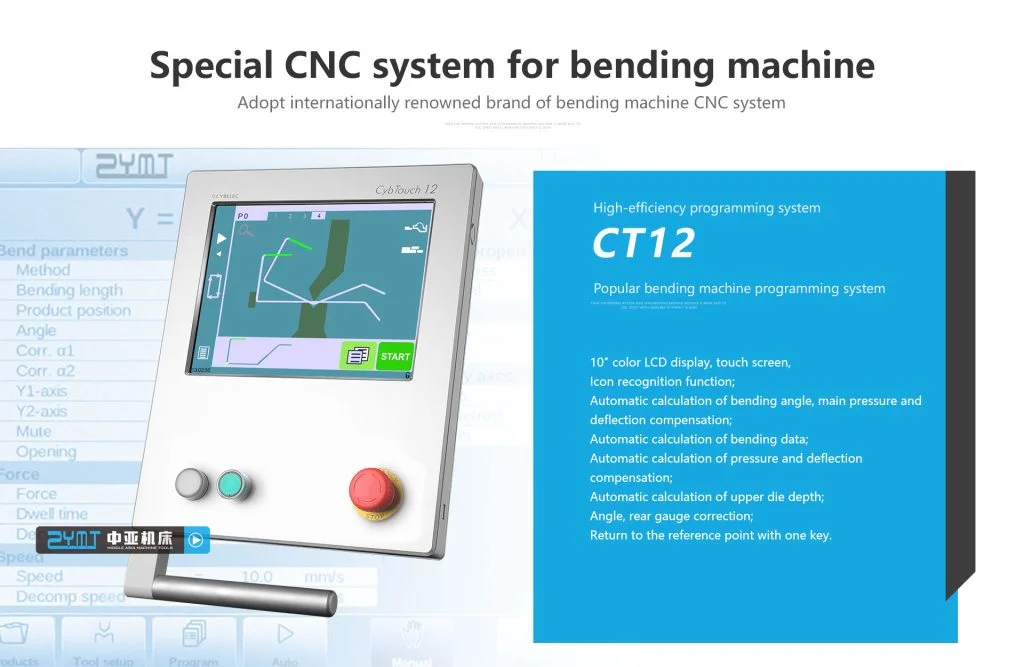

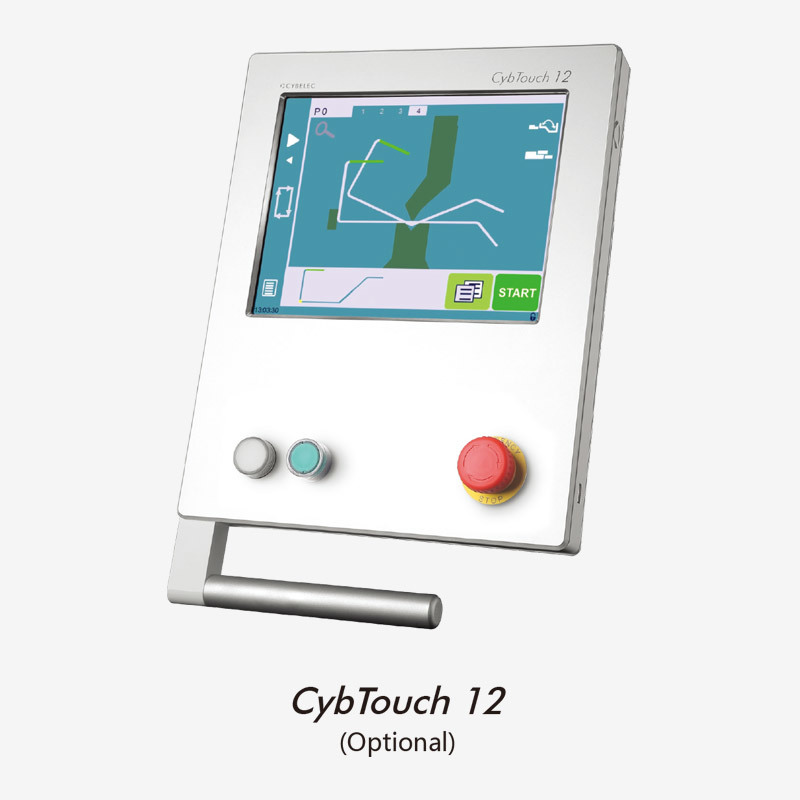

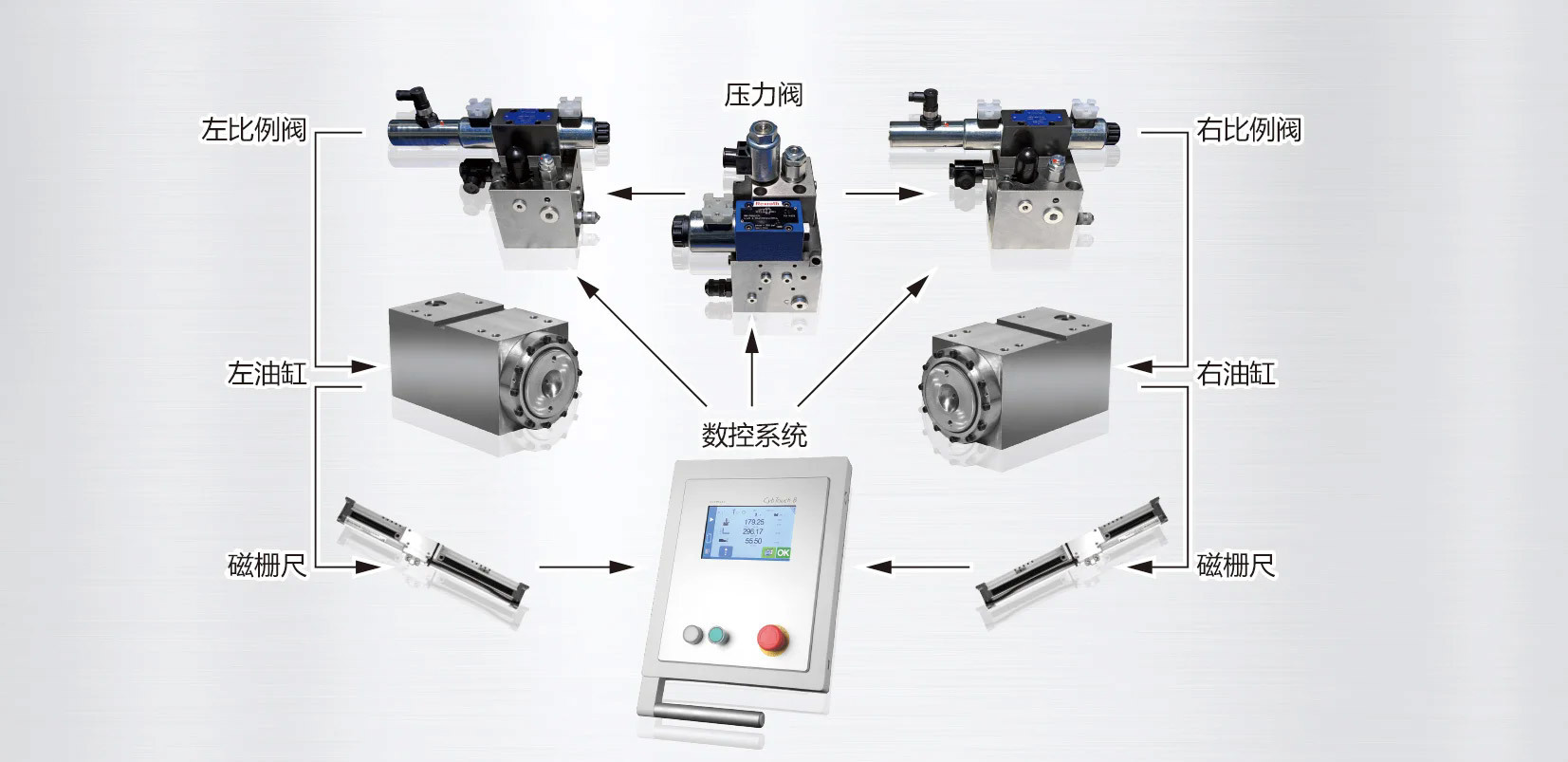

数控系统 | 瑞士CYBELEC Y1、Y2、X、R轴CNC控制系统和机械挠度补偿 | |||||||
油箱容积 | L | 90 | 150 | 150 | 200 | 300 | 400 | |

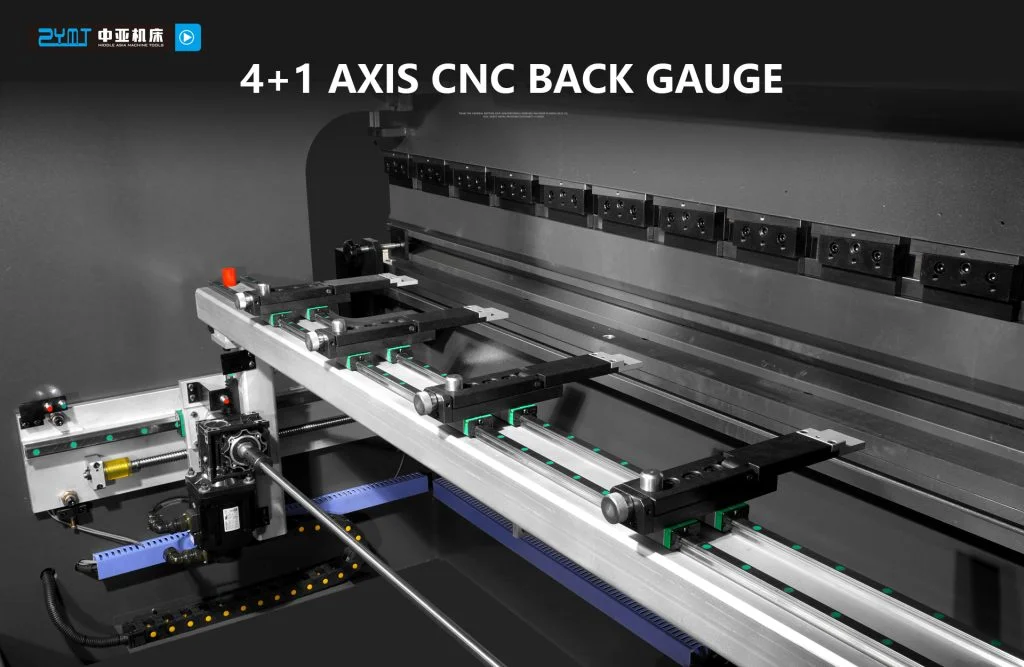

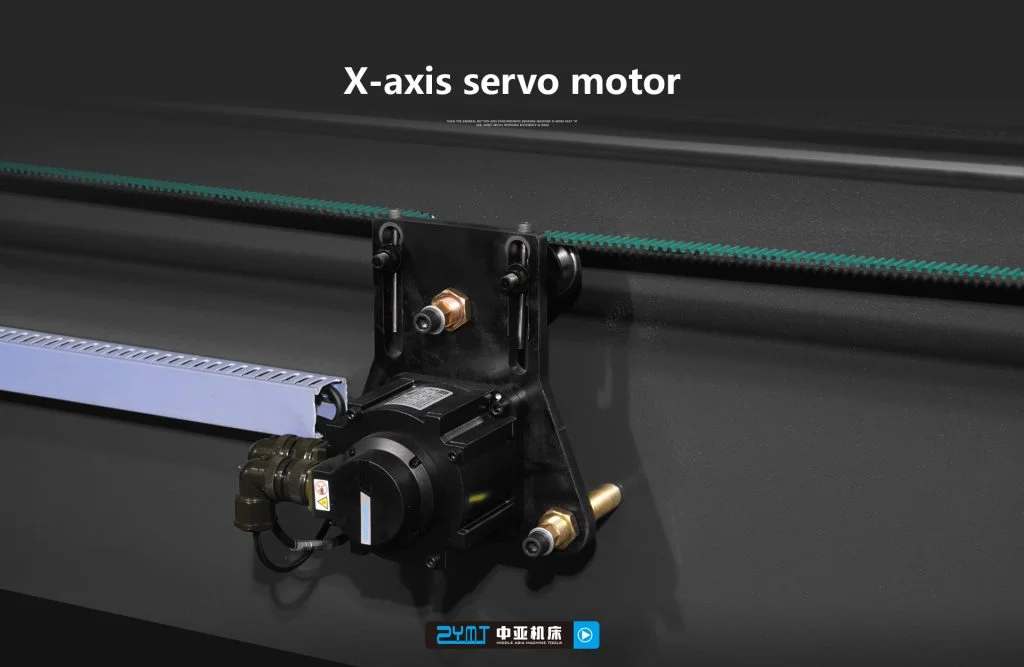

X-axis | 精度 | mm | ±0.10 | ±0.10 | ±0.10 | ±0.10 | ±0.10 | ±0.10 |
行程 | mm | 600 | 600 | 600 | 600 | 600 | 600 | |
最大速度 | mm/s | 200 | 200 | 200 | 200 | 200 | 200 | |
电机功率 | KW | 0.85 | 0.85 | 0.85 | 0.85 | 0.85 | 0.85 | |
R-axis | 精度 | mm | ±0.10 | ±0.10 | ±0.10 | ±0.10 | ±0.10 | ±0.10 |
行程 | mm | 150 | 150 | 150 | 150 | 150 | 150 | |
最大速度 | mm/s | 100 | 100 | 100 | 100 | 100 | 100 | |
电机功率 | KW | 0.85 | 0.85 | 0.85 | 0.85 | 0.85 | 0.85 | |
外部 尺寸 | 长度 | mm | 1850 | 2750 | 2750 | 3450 | 3450 | 4250 |
宽度 | mm | 1250 | 1250 | 1350 | 1350 | 1580 | 1580 | |
高度 | mm | 2180 | 2180 | 2320 | 2320 | 2550 | 2550 |
125T/3200 | 125T/4000 | 160T/3200 | 160T/4000 | 200T/3200 | 200T/4000 | 200T/6000 | 250T/3200 | 250T/4000 | 300T/3200 | 300T/4000 | 300T/6000 |
1250 | 1250 | 1600 | 1600 | 2000 | 2000 | 2000 | 2500 | 2500 | 3000 | 3000 | 3000 |
3200 | 4000 | 3200 | 4000 | 3200 | 4000 | 6000 | 3200 | 4000 | 3200 | 4000 | 6000 |
2655 | 3355 | 2655 | 3355 | 2655 | 3355 | 5000 | 2600 | 3100 | 2600 | 3100 | 5000 |
350 | 350 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 |
200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 250 | 250 | 250 |
900 | 900 | 900 | 900 | 900 | 900 | 950 | 1000 | 1000 | 1000 | 1000 | 1050 |
455 | 455 | 475 | 475 | 475 | 475 | 475 | 490 | 490 | 540 | 540 | 540 |
180 | 180 | 160 | 160 | 140 | 140 | 140 | 100 | 100 | 100 | 100 | 100 |
13 | 13 | 10 | 10 | 10 | 10 | 10 | 9 | 9 | 9 | 9 | 9 |
160 | 160 | 140 | 140 | 110 | 110 | 110 | 80 | 80 | 80 | 80 | 80 |
11 | 11 | 11 | 11 | 15 | 15 | 15 | 18.5 | 18.5 | 22 | 22 | 22 |
25 | 25 | 25 | 25 | 32 | 32 | 32 | 40 | 40 | 50 | 50 | 50 |
瑞士CYBELEC Y1、Y2、X、R轴CNC控制系统和机械挠度补偿 | |||||||||||
300 | 400 | 300 | 400 | 300 | 400 | 600 | 500 | 600 | 500 | 600 | 800 |
±0.10 | ±0.10 | ±0.10 | ±0.10 | ±0.10 | ±0.10 | ±0.10 | ±0.10 | ±0.10 | ±0.10 | ±0.10 | ±0.10 |
600 | 600 | 600 | 600 | 600 | 600 | 600 | 600 | 600 | 600 | 600 | 600 |
200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 |
0.85 | 0.85 | 0.85 | 0.85 | 0.85 | 0.85 | 0.85 | 0.85 | 0.85 | 0.85 | 0.85 | 0.85 |
±0.10 | ±0.10 | ±0.10 | ±0.10 | ±0.10 | ±0.10 | ±0.10 | ±0.10 | ±0.10 | ±0.10 | ±0.10 | ±0.10 |
150 | 150 | 150 | 150 | 150 | 150 | 150 | 150 | 150 | 150 | 150 | 150 |
100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
0.85 | 0.85 | 0.85 | 0.85 | 0.85 | 0.85 | 0.85 | 0.85 | 0.85 | 0.85 | 0.85 | 0.85 |
3450 | 4250 | 3450 | 4250 | 3450 | 4250 | 6250 | 3450 | 4250 | 3450 | 4250 | 6250 |
1580 | 1580 | 1680 | 1680 | 1680 | 1680 | 1760 | 1860 | 1860 | 1920 | 1920 | 2060 |
2550 | 2550 | 2720 | 2720 | 2720 | 2720 | 2920 | 3120 | 3120 | 3120 | 3120 | 3320 |
※参数如有更改,恕不另行通知。
